断路器如何工作？断路器的工作原理详解

在什么是断路器一文中我们已经介绍了断路器以及其强大的作用，然而，断路器是如何工作的呢？接下来我们再来详细讲解一下断路器的工作原理，看看断路器是如何工作的。

    断路器的工作原理

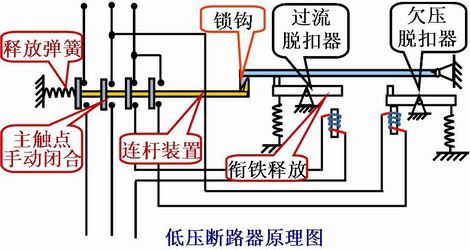

    断路器内部一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成，其作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。因此，断路器的工作原理是这样的：

    1、当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

    2、当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作，从而使得开关跳闸；电流越大，动作时间越短。

    3、有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
